انواع هندریل شیشهای روکار که برای راهپله استفاده میشود
راهپلهها یکی از بخشهای اصلی هر ساختمان هستند که علاوه بر تأمین ایمنی، نقش زیادی در زیبایی فضا دارند. از آنجایی که بسیاری از طراحان و کارفرماها به دنبال ترکیب استحکام و زیبایی در این بخش هستند، استفاده از هندریل شیشهای برای راهپله به یکی از انتخابهای محبوب در طراحیهای مدرن تبدیل شده است.
اما نکتهی مهم اینجاست که اگر راهپله از قبل ساخته شده باشد و عملیات نازککاری (مثل سنگکاری یا کفپوش) انجام شده باشد، دیگر نمیتوان از سیستمهای دفنی یا توکار استفاده کرد.
در این شرایط باید از سیستمهای روکار بهره برد، چون این نوع سیستمها روی سطح نهایی پله نصب میشوند و نیازی به تخریب یا زیرسازی مجدد ندارند.
هندریلهای شیشهای روکار معمولاً در چند مدل اصلی اجرا میشوند:
اکسپوز ، فیکس پوینت و سیستم اسپیگات .در ادامه هرکدام از این مدلها را از نظر ساختار فنی، زیبایی، دوام و کاربرد در راهپله بررسی میکنیم تا بتوانید بهترین گزینه را برای پروژهی خود انتخاب کنید.
فهرست مطالب

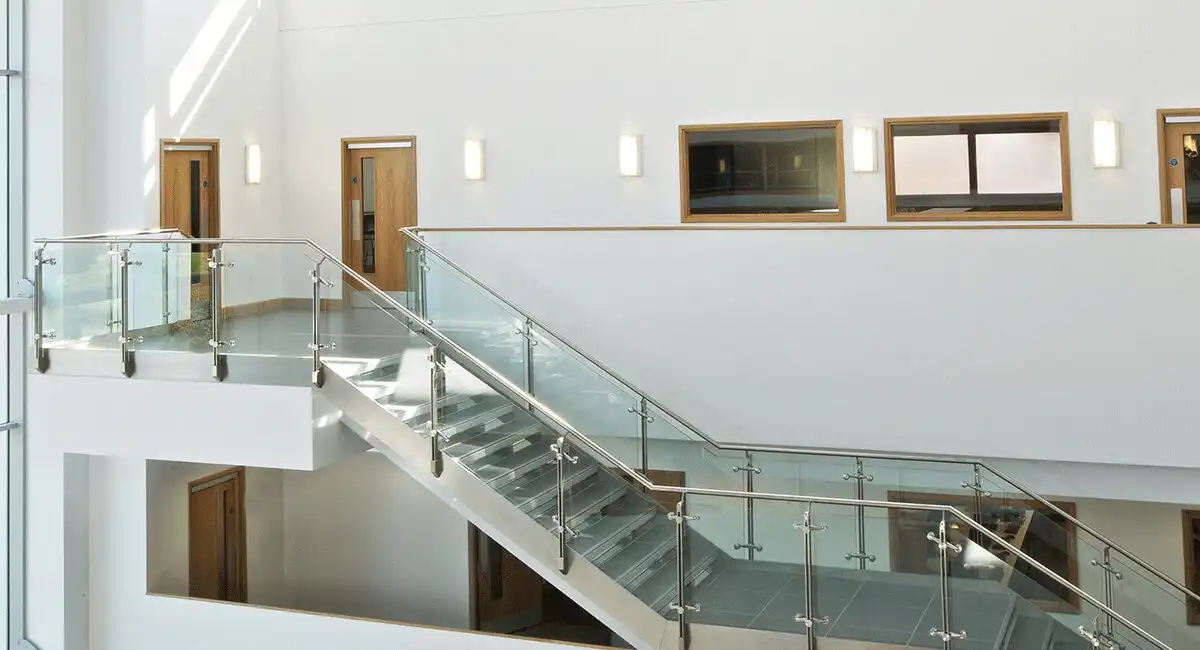

هندریل شیشهای روکار چیست و چگونه نصب میشود؟
هندریل شیشهای روکار به نوعی از نردههای شیشهای گفته میشود که بر روی سطح آمادهی کف یا پله نصب میشوند، بدون آنکه نیاز به شیار یا حفرهکاری در داخل سازه داشته باشند.
در واقع، در این سیستمها پایهها، پروفیلها یا اتصالات شیشه، روی سطح تمامشده (سنگ، سرامیک، بتن یا چوب) قرار میگیرند و بارهای واردشده بهصورت مستقیم به کف منتقل میشود.این ویژگی باعث شده که هندریلهای روکار، گزینهای بسیار مناسب برای پروژههایی باشند که راهپله یا کفسازی آنها قبلاً اجرا شده است و امکان استفاده از سیستم دفنی وجود ندارد
ساختار فنی سیستمهای روکار
در سیستمهای روکار معمولاً از پروفیلهای U شکل، بستهای دکمه ای شکل یا پایههای فلزی (Spigot) برای نگهداری شیشه استفاده میشود.شیشهها در ضخامتهای ۱۰+۱۰ یا ۱۲+۱۲ میلیمتر لمینیت شده انتخاب میشوند تا مقاومت کافی در برابر ضربه و فشار داشته باشند.پروفیلهای نگهدارنده معمولاً از جنس آلومینیوم آنادایز شده یا استیل ضدزنگ (۳۱۶) هستند تا در برابر رطوبت، تغییر دما و خوردگی مقاومت طولانیمدت داشته باشند.
در زمان نصب، تراز دقیق سطح، رعایت فواصل بین شیشهها (۳ تا ۵ میلیمتر) و استفاده از نوارهای EPDM یا چسب سیلیکون ضدآب برای آببندی اهمیت زیادی دارد.
اجزای اصلی در نصب هندریل شیشهای روکار
| جزء اجرایی | توضیح فنی |
|---|---|
| پروفیل U یا پایه فلزی (Spigot) | نگهدارندهی اصلی شیشه که روی سطح پله پیچ یا رولبولت میشود. |
| شیشه لمینیت | معمولاً دو لایه سکوریت با ضخامت ۲۰ تا ۲۴ میلیمتر، مقاوم در برابر ضربه. |
| نوار آببند EPDM | برای جلوگیری از لرزش و نفوذ رطوبت بین شیشه و پروفیل. |
| درپوش آلومینیومی | پوشش نهایی بالای پروفیل برای افزایش زیبایی و جلوگیری از تجمع گردوغبار. |
| سیلیکون ضد قارچ | برای آببندی نهایی و افزایش طول عمر اتصالات. |
انواع سیستمهای نصب هندریل شیشهای روکار
سیستمهای نصب هندریل شیشهای روکار ، از نظر نحوهی اتصال، میزان شفافیت و مقاومت، تفاوتهای مهمی دارند.چهار مدل اصلی که در پروژههای راهپله استفاده میشوند عبارتاند از: اکسپوز ، اسپیگات ، فیکس پوینت .در ادامه هرکدام از این سیستمها را بهصورت فنی و کاربردی بررسی میکنیم.
۱. سیستم اکسپوز
در سیستم اکسپوز، پروفیلهای آلومینیومی یا استیل روی سطح تمامشدهی پله یا پاگرد نصب میشوند، بدون آنکه نیازی به شیار یا فرو رفتگی در کف باشد. شیشههای لمینیت (معمولاً با ضخامت ۱۰+۱۰ یا ۱۲+۱۲ میلیمتر) داخل این پروفیلها قرار گرفته و توسط گیرههای فشاری یا پیچهای تنظیمکننده در جای خود ثابت میشوند.
پروفیلها بهوسیلهی رول بولتهای مقاوم یا پیچهای مهار مکانیکی به کف سنگی یا بتنی متصل میشوند و نیروهای جانبی را مستقیماً به سازه منتقل میکنند.
این ویژگی باعث میشود سیستم اکسپوز از نظر استحکام، سرعت نصب و قابلیت تعمیر یکی از بهترین گزینهها برای پروژههای نوساز یا بازسازیشده باشد.
مناسبترین نوع راهپله برای سیستم اکسپوز
سیستم اکسپوز برای اغلب انواع راهپلهها قابل اجراست، اما در چند حالت عملکرد بهتری دارد:
- پلههای مستقیم (خطی) با کف تراز یا سنگ طبیعی، بهترین بستر برای نصب پروفیل هستند.
- پلههای گرد (حلزونی) نیز قابل اجرا هستند، به شرطی که پروفیل در مقاطع کوتاهتر برش داده شود تا بتوان انحنای مسیر را بهدرستی دنبال کرد.
- در پلههای شیبدار یا دارای اختلاف سطح زیاد، توصیه میشود از پروفیلهای تنظیمپذیر یا بستهای قابل رگلاژ استفاده شود تا زاویهی شیشه در امتداد شیب کنترل گردد.
در تجربههای اجرایی، این سیستم در پلههای سنگی داخلی، پاگردهای اداری و ورودیهای اصلی ساختمانها بیشترین کاربرد را دارد.زیرا هم جلوهای مدرن و حرفهای ایجاد میکند، هم در صورت شکستگی یا آسیب به شیشه، تعویض سریع و بدون تخریب کف امکانپذیر است.
ویژگیهای فنی و مزایای کلیدی
| ویژگی | توضیح مختصر |
|---|---|
| نوع نصب | روکار – پروفیل روی سطح پله مهار میشود |
| جنس پروفیل | آلومینیوم آنادایز شده یا استیل ضدزنگ ۳۱۶ |
| ضخامت شیشه | ۱۰+۱۰ یا ۱۲+۱۲ میلیمتر لمینیت |
| نوع کف مناسب | سنگ، بتن یا گرانیت تراز و مستحکم |
| مزیت اصلی | سرعت اجرا، ایمنی بالا، قابلیت تعمیر سریع |
| کاربرد متداول | راهپلههای مستقیم، پاگردهای اداری و ویلاهای مدرن |
۲. سیستم اسپیگات

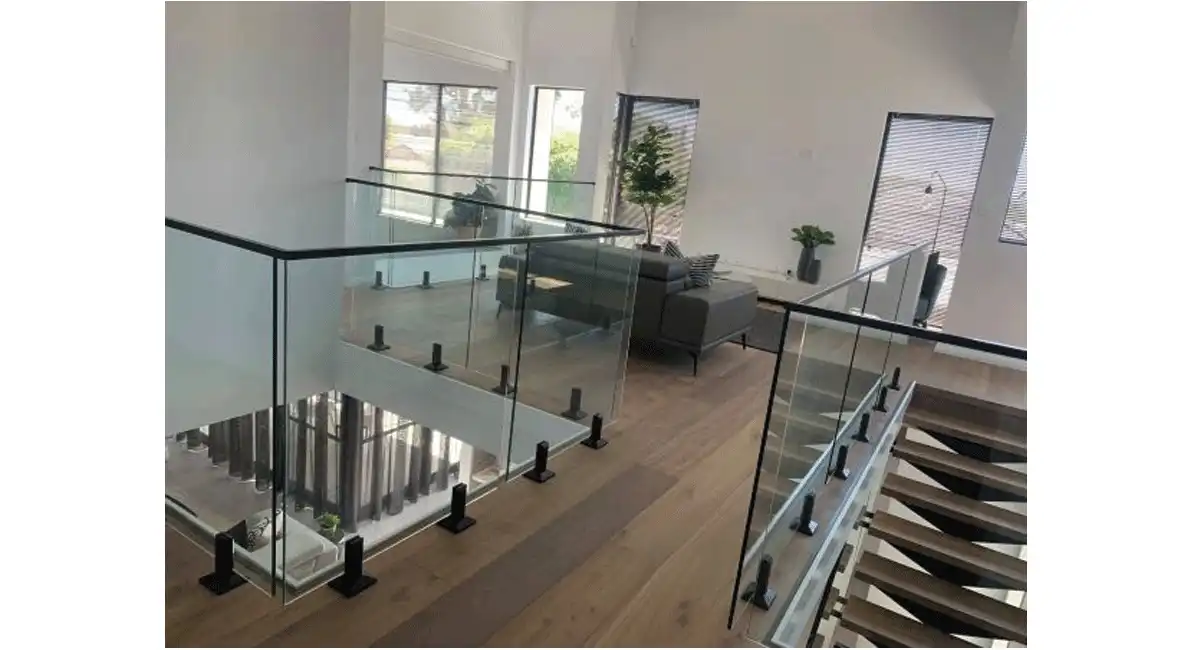

در سیستم اسپیگات، شیشهها بهوسیلهی پایههای فلزی کوچک و مجزا روی کف پله ثابت میشوند.این پایهها که معمولاً از استیل ضدزنگ ۳۰۴ یا ۳۱۶ ساخته میشوند، نقش نگهدارندهی اصلی را دارند و بهصورت نقطهای بار شیشه را به کف منتقل میکنند.
هر پایه معمولاً از دو قسمت تشکیل شده است:
۱. بدنهی استوانهای یا مربعی شکل که روی کف پیچ میشود،
۲. بست فشاری یا گیرهی قفلشونده که لبهی شیشه را در جای خود نگه میدارد.
بهدلیل فاصلهی چند سانتیمتری بین شیشه و کف، این سیستم جلوهای شناور و سبک به فضا میدهد؛ گویی شیشه از زمین جدا شده است.در طراحیهای مدرن و فضاهایی با نور طبیعی زیاد، این ویژگی حس باز بودن و شفافیت بیشتری ایجاد میکند.
مناسبترین نوع راهپله برای سیستم اسپیگات
سیستم اسپیگات بیشترین کارایی را در راهپلههای مستقیم و نیمگرد داخلی دارد، جایی که کفسازی نهایی انجام شده و نیاز به اجرای سریع و ظریف وجود دارد.
- برای پلههای مستقیم و تراز، نصب ساده و بسیار تمیز انجام میشود.
- در پلههای گرد یا مارپیچ، با تنظیم زاویه پایهها در امتداد مسیر، انحنای مسیر بهخوبی حفظ میشود.
- برای پلههای شیبدار یا با اختلاف ارتفاع زیاد، استفاده از پایههای قابل تنظیم توصیه میشود تا زاویهی شیشه دقیقاً عمود بماند.
در پروژههای واقعی، از این سیستم در ویلاهای دوبلکس، فضاهای تجاری مدرن، لابی ساختمانها و پلههای دکوراتیو داخلی استفاده میشود، چون بدون نیاز به فریم یا پروفیل، جلوهای ظریف و مینیمال ایجاد میکند.
نکات اجرایی مهم در نصب
-
کف پله باید تراز و مقاوم باشد، زیرا تمام وزن شیشه روی نقطههای اتصال پایهها منتقل میشود.
- فاصله بین هر پایه معمولاً ۹۰ تا ۱۲۰ سانتیمتر است، اما در پلههای مرتفع یا پرتردد باید فاصله کمتر شود تا ایمنی افزایش یابد.
- برای جلوگیری از لرزش، بین شیشه و پایه از واشر لاستیکی ضدلغزش (EPDM) استفاده میشود.
- اگر فضا مرطوب یا نزدیک به استخر باشد، استفاده از استیل ۳۱۶ الزامی است تا پایهها دچار خوردگی نشوند.
-
هنگام نصب در پلههای گرد، پایهها باید بهصورت زاویهدار نصب شوند تا شیشه در امتداد منحنی قرار گیرد و فشار اضافی به لبهها وارد نشود.
ویژگیهای فنی و مزایا
| ویژگی | توضیح مختصر |
|---|---|
| نوع نصب | روکار – نقطهای روی کف با پایههای جداگانه |
| جنس پایهها | استیل ۳۰۴ (داخلی) یا ۳۱۶ (مرطوب / بیرونی) |
| ضخامت شیشه | ۱۰+۱۰ یا ۱۲+۱۲ میلیمتر لمینیت |
| نوع کف مناسب | سنگ، سرامیک یا بتن تراز شده |
| مزیت اصلی | ظاهر مینیمال، حس شناوری، نصب سریع |
| کاربرد متداول | راهپلههای داخلی، ویلاها، لابیها، فضاهای دکوراتیو |
۳. سیستم فیکس پوینت

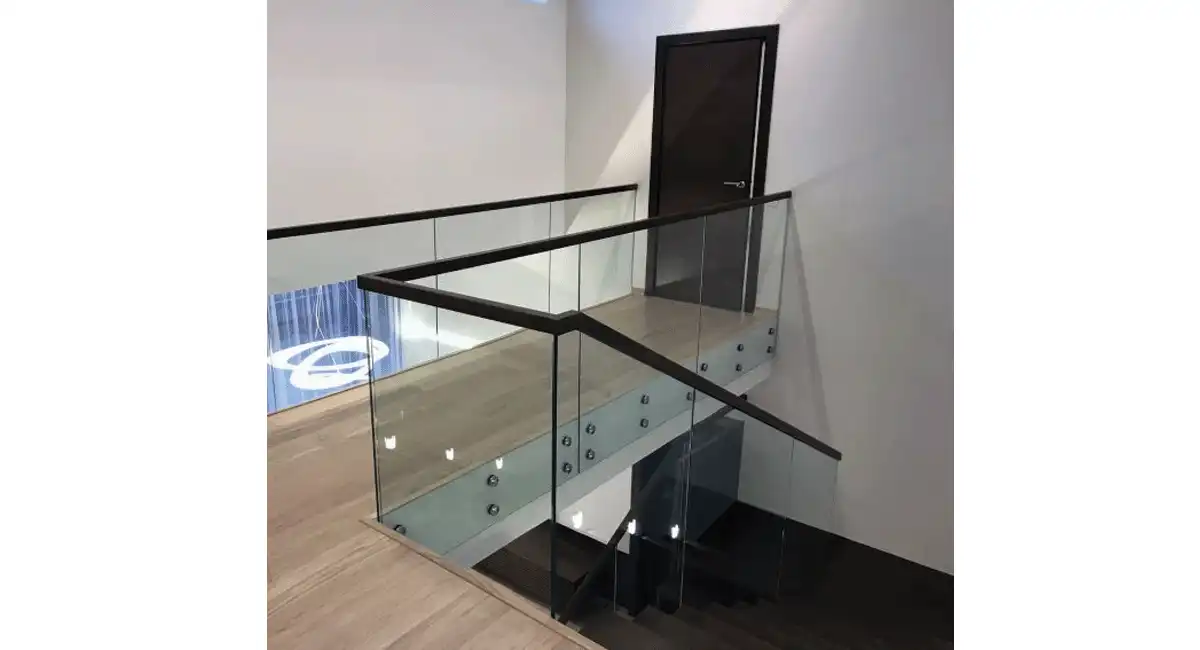

در سیستم فیکس پوینت، شیشهها با استفاده از بستهای فلزی دایرهای یا مربعی شکل به دیوارهی جانبی پله یا کف آن متصل میشوند.این بستها معمولاً از استیل ضدزنگ ۳۰۴ یا ۳۱۶ ساخته میشوند و قطر آنها بین ۵ تا ۷ سانتیمتر است. هر بست بهوسیلهی پیچ رزوهدار و بوش عایق از یکسو به دیوار یا کف مهار شده و از سوی دیگر لبهی شیشه را در نقطهی سوراخشده نگه میدارد.
در این سیستم هیچ پروفیل یا پایهای روی سطح دیده نمیشود، به همین دلیل به آن سیستم بدون فریم یا نصب نقطهای هم گفته میشود.همین شفافیت بصری، باعث شده فیکس پوینت یکی از زیباترین و مینیمالترین مدلهای اجرای هندریل شیشهای باشد.
مناسبترین نوع راهپله برای سیستم فیکس پوینت
سیستم فیکس پوینت برای پلههای دیواردار بهترین عملکرد را دارد، چون بستها به دیوارهی جانبی نصب میشوند و کف پله دستنخورده باقی میماند.
- در پلههای مستقیم یا دوبلکس داخلی، نصب فیکس پوینت روی دیوارهی کنار پله ظاهری کاملاً مینیمال ایجاد میکند.
- برای پلههای گرد یا مارپیچ، میتوان بستها را در امتداد انحنا تنظیم کرد، اما نیازمند شیشههای قالبخورده یا خمشده است که اجرای آن هزینهی بیشتری دارد.
-
در پلههای با ارتفاع زیاد یا فضای پرتردد، باید فاصلهی بین بستها کمتر شود تا استحکام کافی تأمین گردد.این سیستم بیشتر در فضاهای لوکس، واحدهای دوبلکس، گالریها و لابیهای مدرن استفاده میشود.
نکات اجرایی مهم در نصب
- شیشهها باید بهصورت کارخانهای سوراخکاری شوند تا محل بستها کاملاً دقیق باشد.
- فاصلهی عمودی بین بستها معمولاً ۳۰ تا ۴۰ سانتیمتر است و هر شیشه با ۴ تا ۶ بست ثابت میشود.
- محل نصب بست باید از قبل در دیوار یا کف پلیتگذاری یا تقویت فلزی داشته باشد تا تحمل وزن شیشه را داشته باشد.
- برای جلوگیری از تماس مستقیم فلز و شیشه، از واشرهای نایلونی یا تفلونی استفاده میشود تا فشار نقطهای به شیشه منتقل نشود.
- در فضاهای مرطوب، استفاده از استیل ۳۱۶ براق یا برسخورده توصیه میشود تا سطح بستها دچار لکه یا خوردگی نشود.
ویژگیهای فنی و مزایا
| ویژگی | توضیح مختصر |
|---|---|
| نوع نصب | نقطهای – اتصال شیشه به دیواره یا کف با بست استیل |
| جنس بستها | استیل ۳۰۴ یا ۳۱۶، قطر ۵ تا ۷ سانتیمتر |
| ضخامت شیشه | ۱۲ تا ۲۰ میلیمتر سکوریت یا لمینیت |
| نوع کف مناسب | دیوار یا جانپناه بتنی / سنگی مقاوم |
| مزیت اصلی | ظاهر کاملاً بدون فریم، دید باز، طراحی مینیمال |
| کاربرد متداول | پلههای داخلی دوبلکس، لابیها، گالریها و ساختمانهای لوکس |
انتخاب نوع سیستم هندریل شیشهای برای راهپله، تصمیمی است که باید با دقت و بر اساس شرایط فنی و زیباییشناسی هر پروژه انجام شود.سیستمهای روکار بهدلیل سهولت نصب، ایمنی بالا و قابلیت اجرا بر روی پلههای آماده، امروزه به یکی از گزینههای اصلی در ساختمانهای مسکونی و تجاری تبدیل شدهاند.
هر مدل از این سیستمها ویژگی خاص خود را دارد:
- اکسپوز برای پلههای مستقیم و سنگی، گزینهای مقاوم و قابل اعتماد است.
- اسپیگات با ظاهر سبک و مینیمال، انتخابی مناسب برای فضاهای داخلی و مدرن محسوب میشود.
- فیکس پوینت با طراحی بدون فریم و بیشترین شفافیت، برای پروژههای لوکس و دوبلکس جلوهای چشمنواز ایجاد میکند.
با وجود تمام این تفاوتها، نکتهی کلیدی این است که انتخاب درست سیستم هندریل باید بر پایهی مشاوره فنی و بررسی دقیق ساختار راهپله انجام شود تا در عین زیبایی، استانداردهای ایمنی نیز بهطور کامل رعایت شوند.در این میان، شرکت درتیس بهعنوان تولیدکننده و مجری تخصصی انواع هندریل شیشهای،
با بهرهگیری از متریال باکیفیت، طراحی مهندسی و نیروی اجرایی مجرب،امکان تولید و نصب انواع سیستمهای شیشهای را با گارانتی معتبر و خدمات پس از فروش کامل فراهم کرده است.تولیدی بودن مجموعه باعث شده محصولات درتیس علاوه بر کیفیت بالا، قیمت مقرونبهصرفهتری نسبت به نمونههای وارداتی داشته باشند.
اگر در مرحلهی انتخاب یا اجرای نردههای شیشهای برای راهپله هستید ، میتوانید به وبسایت https://doortis.ir مراجعه نمایید و یا با شماره های 34 30 11 44 021 و 562 572 1 0912 در ارتباط باشید.
